鉚釘鉚接自動化設備，是一種通過機械、電氣和控制系統實現鉚釘自動送料、定位、鉚接及檢測的高效生產設備，廣泛應用于汽車制造、航空航天、家電生產等領域。其核心目標是提升生產效率、降低人工成本并確保鉚接質量的穩定性和一致性。以下是其工作原理及主要機構的詳細解析：

一、工作原理

1、自動化鉚接流程

1.1、鉚釘送料：通過振動盤、送料軌道或機械手將鉚釘有序輸送至預設位置。

1.2、工件定位：利用視覺系統或傳感器對工件和鉚釘進行精準定位。

1.3、夾緊固定：通過夾具或真空吸附裝置固定工件，避免鉚接過程中發生位移。

1.4、鉚接執行：鉚接機構(如液壓缸、伺服電機或氣動裝置)施加壓力或旋轉力，使鉚釘變形并與工件結合。

1.5、質量檢測：通過壓力傳感器、視覺系統或激光檢測判斷鉚接是否合格。

2、鉚接方式分類

2.1、壓鉚(冷鉚/熱鉚)：通過軸向壓力使鉚釘頭部變形，形成永久連接。

2.2、旋鉚：利用旋轉鉚頭對鉚釘施加徑向力，實現塑性變形。

2.3、自沖鉚接：無需預鉆孔，鉚釘直接穿透材料并鎖緊。

3、控制系統核心

3.1、采用PLC(可編程邏輯控制器)或工業計算機作為主控單元，協調各機構動作。

3.2、通過伺服電機、步進電機實現高精度位置控制。

3.3、集成人機界面(HMI)供操作員設定參數并監控狀態。

二、主要機構組成

2.1、送料機構

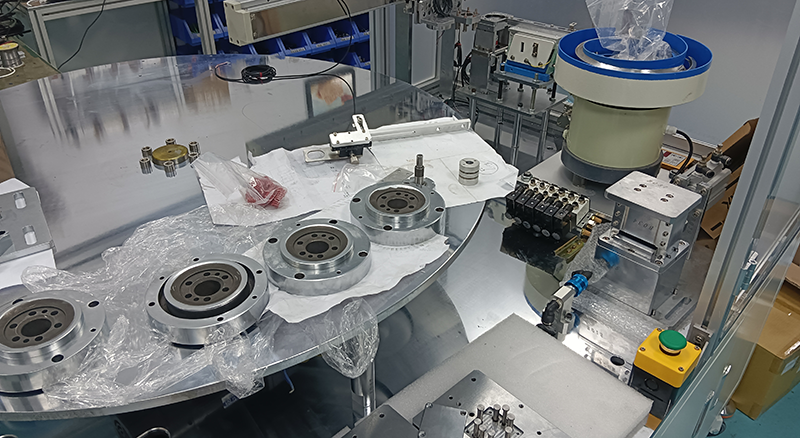

2.1.1、振動盤/料倉：通過振動或重力分選，將無序鉚釘排列為有序隊列。

2.1.2、輸送軌道：將鉚釘定向輸送至鉚接工位，常配備光電傳感器檢測堵塞或缺料。

2.1.3、機械手送料：適用于大尺寸或異形鉚釘，通過夾爪精準抓取并放置。

2.2、定位與夾緊機構

2.2.1、定位夾具：采用氣動或液壓驅動的夾爪，結合定位銷確保工件與鉚釘孔對齊。

2.2.2、視覺定位系統：通過工業相機識別工件特征，實現高精度動態補償。

2.2.3、真空吸附平臺：用于薄板類工件的無痕固定，避免機械損傷。

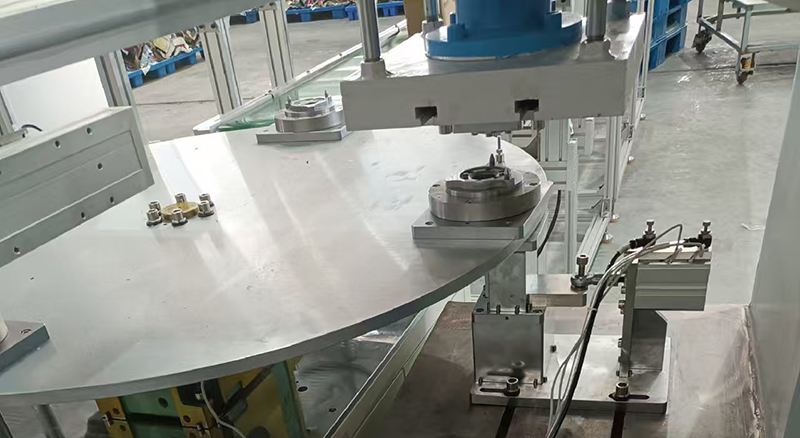

2.3、鉚接執行機構

2.3.1、動力源

A、液壓系統：提供高壓動力，適用于大噸位鉚接(如航空航天部件)。

B、氣動系統：成本低、響應快，適合中小型鉚釘。

C、伺服電缸：精度高、可編程，用于復雜鉚接路徑。

2.3.2、鉚接頭：根據鉚釘類型設計不同形狀(如半球形、平頭)，控制鉚釘變形方式。

2.3.3、壓力反饋單元：實時監測鉚接力，防止過壓或欠壓導致失效。

2.4、傳動與導向機構

2.4.1、直線導軌/滾珠絲杠：確保鉚接頭運動的平穩性和重復定位精度(±0.01mm)。

2.4.2、同步帶/齒輪傳動：用于多工位同步動作或長行程移動。

2.5、檢測與反饋系統

2.5.1、力傳感器：監控鉚接力曲線，判斷鉚釘是否完全成形。

2.5.2、激光測距儀：檢測鉚釘高度是否符合公差要求。

2.5.3、視覺檢測：通過圖像分析檢查鉚接后的表面缺陷(如裂紋、變形)。

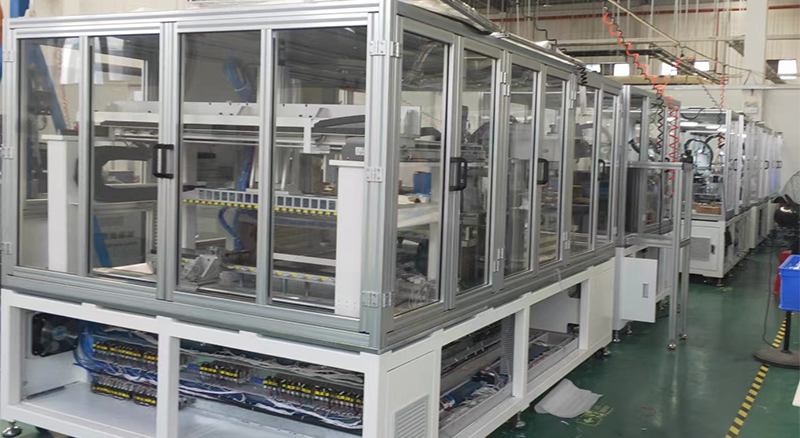

2.6、安全防護裝置

2.6.1、光柵/安全門：防止操作人員誤入危險區域。

2.6.2、急停按鈕：緊急情況下快速切斷動力源。

2.6.3、過載保護：當壓力或電流異常時自動停機報警。

三、技術優勢與應用場景

3.1、優勢

3.1.1、高效率：每分鐘可完成數十至數百次鉚接，遠超人工速度。

3.1.2、高一致性：自動化控制消除人為誤差，CPK值可達1.67以上。

3.1.3、柔性生產：通過更換夾具和程序，快速適應不同產品型號。

3.2、典型應用

3.2.1、汽車行業：車身鈑金、座椅骨架的鉚接。

3.2.2、電子設備：手機中框、筆記本電腦外殼的精密鉚接。

3.2.3、航空制造：飛機蒙皮與框架的鈦合金鉚釘連接。

通過以上機構協同工作，鉚釘鉚接自動化設備能夠實現高速、高精度的生產需求，成為現代制造業中不可或缺的核心裝備。
